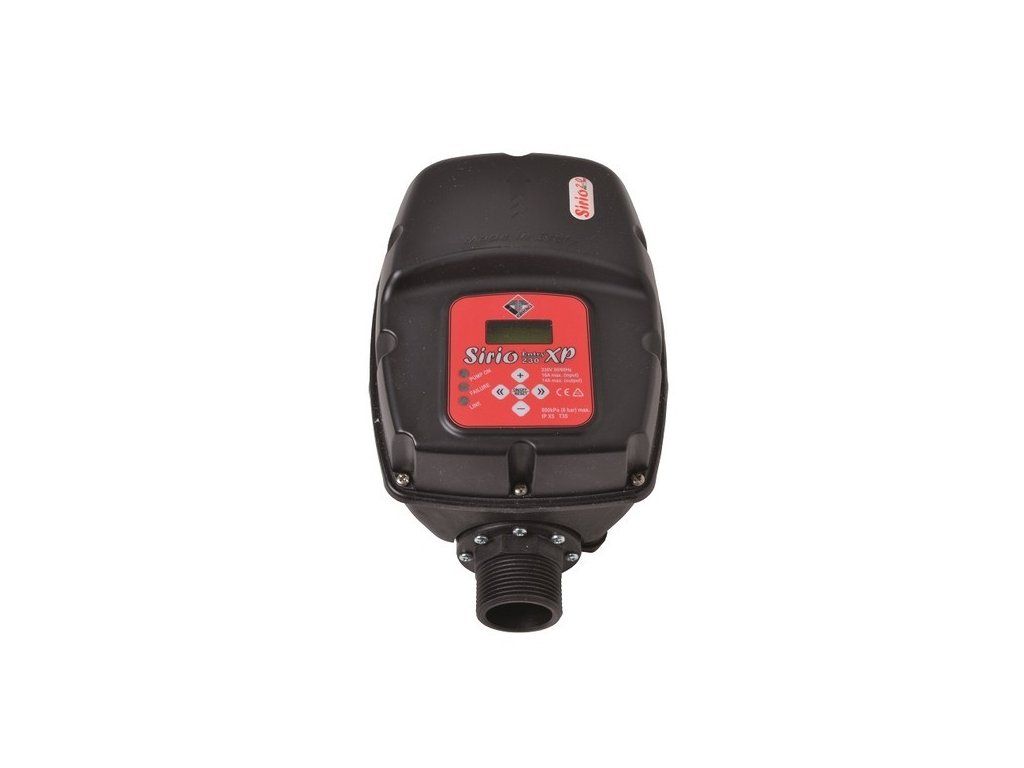

Jednotka riadenia prietoku WILO SIRIO ENTRY XP, 2865806

Podrobný popis

Riadiaca jednotka s frekvenčným meničom sa môže použiť pre ponorné alebo povrchové čerpadlá, kde nie sme obmedzení výkonom motora. V závislosti od aktuálneho prietoku frekvenčný menič plynule mení otáčky motora, aby zabezpečil konštantný tlak a prietok v celom systéme. Vďaka tomu nie je potrebné používať tlakovú nádobu, kde tlak v systéme kolíše aj medzi zapnutým a vypnutým tlakom tlakového spínača. Okrem toho plynulá regulácia otáčok motora podľa okamžitej spotreby vedie k zníženiu spotreby energie, zníženiu hlučnosti a predĺženiu životnosti celého systému (žiadne hydraulické rázy sprevádzané hlukom v potrubí alebo klepaním spätného ventilu). Vďaka integrovanej ochrane riadiaca jednotka chráni čerpadlo aj pred prepätím a chodom nasucho.

Wilo Sirio XP je určený pre čerpadlá s maximálnym príkonom motora do 1800 W a napájaním 1 ~ 230 V. Vstupné napájanie riadiacej jednotky je 1~230 V.

Funkcie a hlavné výhody

• Konštantný tlak vody v systéme vďaka regulácii otáčok
• Úspora elektrickej energie
• Plynulé spúšťanie a zastavovanie znižuje vodný ráz a eliminuje prepätia v napájaní
• Integrovaná nadprúdová ochrana motora
• Integrovaná ochrana čerpadla proti chodu nasucho s automatickým vymazaním v prípade obnovenia dodávky vody
• Indikácia prevádzkového stavu a poruchy na LED displeji
• Dve nastaviteľné úrovne tlaku
• Účinný snímač malých únikov chráni čerpadlo pred častým spúšťaním
• Možnosť prevádzky dvoch regulovaných čerpadiel (paralelne)
• Jednoduchá a rýchla inštalácia

Technické vlastnosti

• Sieťové napájanie 1~230 V/50 Hz
• Výstup na motor 1~230 V/50 Hz
• Rozmery pripojenia 5/4"
• Maximálny výkon motora 1 800 W
• Max. spotreba energie zo siete 14 A
• Max. prípustný tlak 800 kPa / 8 bar
• Max. teplota média +50 °C
• Rozsah regulácie výstupného tlaku 1,5 - 7 bar
• Frekvenčný rozsah ladenia 25 - 50 Hz
• Stupeň ochrany IP 55
• Hmotnosť 1,6 kg
• Vrátane napájacích káblov

Hydraulické pripojenie je veľmi jednoduché a nevyžaduje špeciálne kľúče ani prípravky. Zariadenie je vybavené vstupným a výstupným káblom so zástrčkou a vidlicou. Po pripojení k čerpadlu a elektrickej energii je jednotka pripravená na použitie a stačí nastaviť požadovaný tlak. Konštrukcia umožňuje pripojenie a prevádzku dvoch paralelných čerpadiel riadených týmito jednotkami.

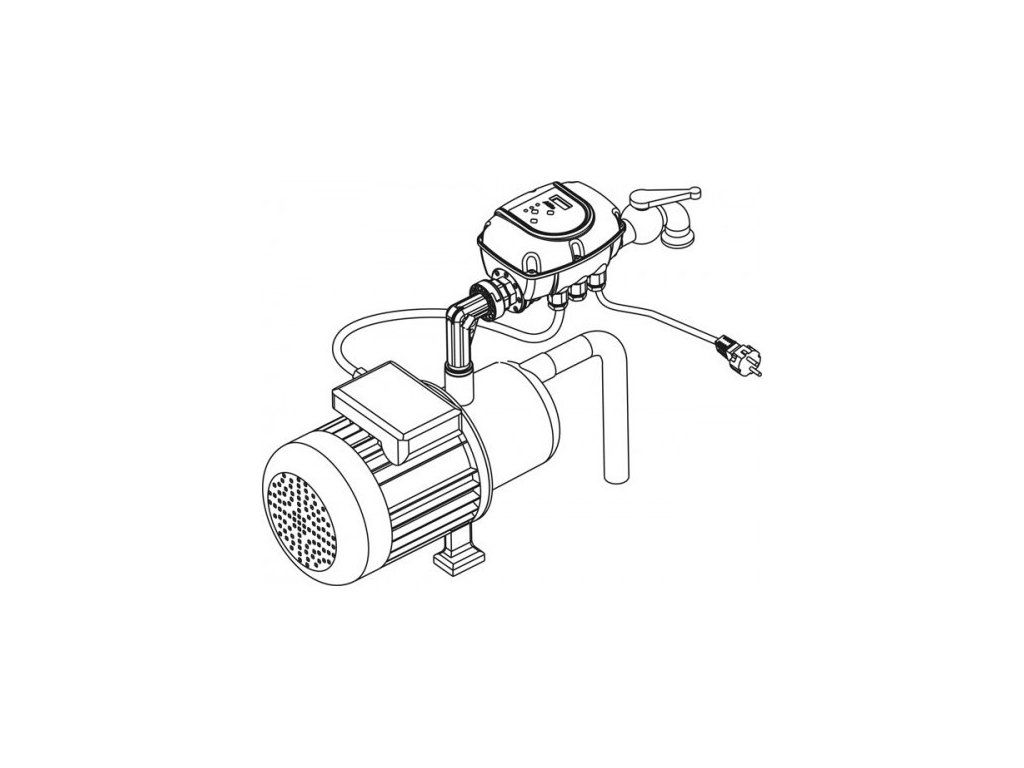

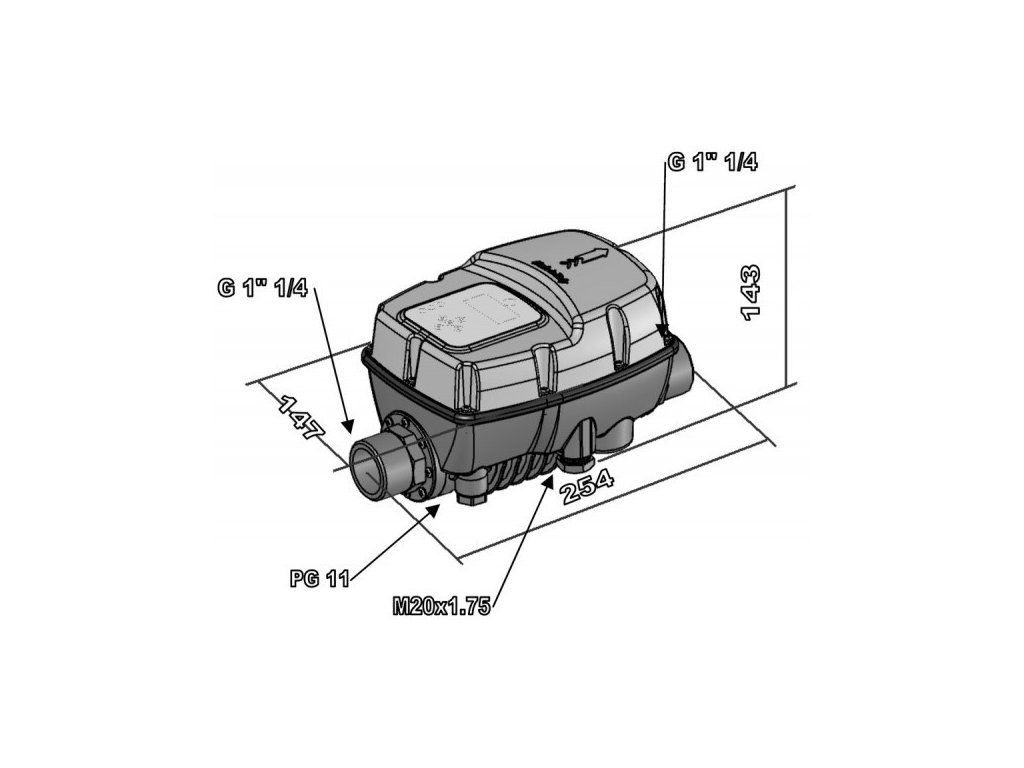

Možná inštalácia a rozmery riadiacej jednotky
