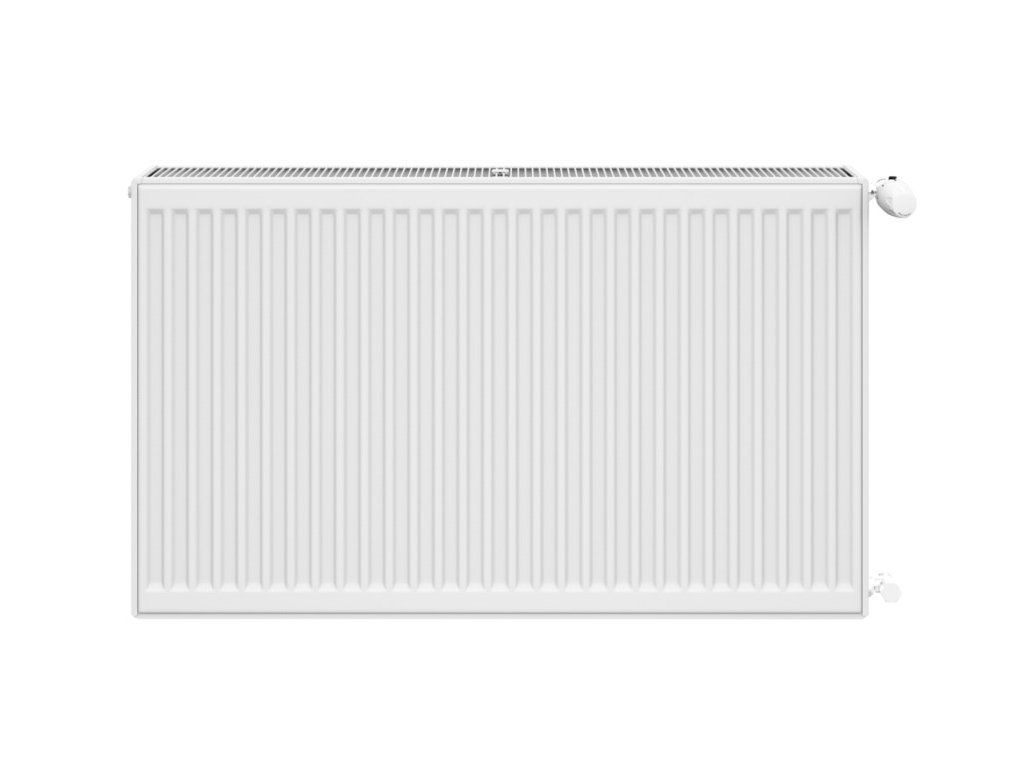

KORADO RADIK KLASIK panelový radiátor 11-600/600, bočné pripojenie, biely RAL9016, 11060060-50-0010

Podrobný popis

Model RADIK KLASIK je doskový ohrievač v dizajne KLASIK, ktorý umožňuje ľavé alebo pravé bočné pripojenie k vykurovaciemu systému. RADIK KLASIK je určený pre vykurovacie systémy s núteným alebo gravitačným obehom.

Na zadnej strane ohrievača RADIK KLASIK sú privarené dve horné a dolné svorky. Ohrievače s dĺžkou 1800 mm a dlhšie majú šesť privarených svoriek.Výnimkou sú 200 mm vysoké doskové ohrievače, ktoré nemajú na zadnej strane privarené svorky.

TECHNICKÉ PARAMETRE

	Výška (H)	200, 300, 400, 500, 600, 700, 900 mm
	Dĺžka (L)	400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm

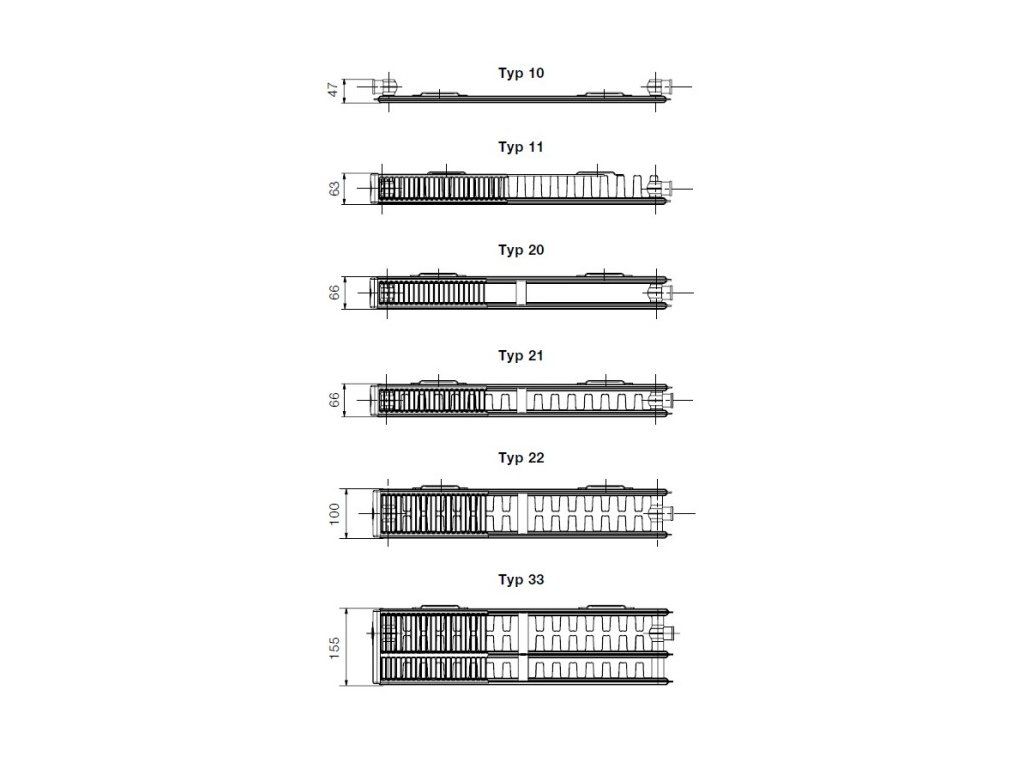

	Hĺbka (B)
	- Typ 10	47 mm
	- Typ 11	63 mm
	- Typ 20	66 mm
	- Typ 21	66 mm
	- Typ 22	100 mm
	- Typ 33	155 mm
	Vzdialenosť pripojenia	h = H - 54 mm
	Pripojovací závit	4x G 1/2 vnútorný
	Maximálny prípustný prevádzkový pretlak	1,0 MPa
	Maximálna prípustná prevádzková teplota (°C)	110 °C
	Pripojenie vykurovacieho telesa	ľavá alebo pravá strana

PREHĽAD TYPOV

Typ 10	jednopanelový radiátor
Typ 11	Jednopanelový radiátor s 1 prídavným vlnovcom
Typ 20	dvojplatňový radiátor
Typ 21	dvojplatňový radiátor s 1 prídavným vlnovcom
Typ 22	dvojplatňový radiátor s 2 prídavnými vlnovcami
Typ 33	3-plošný radiátor s 3 prídavnými vlnovcami

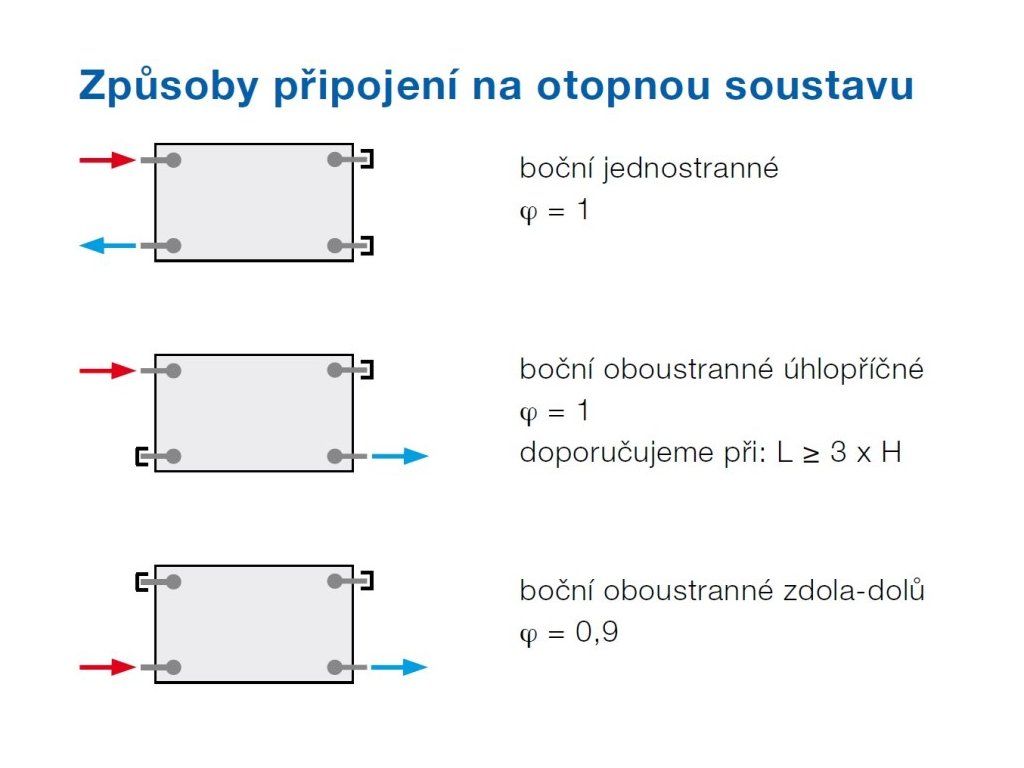

SPÔSOB PRIPOJENIA

jednostranný	diagonálna diagonálna strana	bočný obojstranný zdola nadol

ZÁKLADNÉ VYBAVENIE

Všetky panelové vykurovacie telesá RADIK s výnimkou modelu RADIK VKU, všetky vykurovacie telesá s výškou 200 mm a verzia RADIK RC majú na zadnej strane privarené dve horné a dolné príchytky, ohrievače s dĺžkou 1800 mm a dlhšie majú privarených šesť príchytiek.

Všetky ohrievače sú vybavené odvzdušňovacou zátkou a príslušným počtom záslepiek. Všetky vývody doskových ohrievačov RADIK majú rovnaký priemer s vnútorným závitom G 1/2.

Všetky vykurovacie telesá sa dodávajú s bočnými krytmi a hornou mriežkou.Okrem typu 10 a modelov RADIK HYGIENE, RADIK HYGIENE VK, RADIK CLEAN a RADIK CLEAN VK.

Všetky panelové vykurovacie telesá RADIK okrem modelu RADIK VKU sa dodávajú vrátane potrebného počtu sád vŕtacích konzol typu 15/120, 15/100/70 alebo 18/120 alebo nástenných konzol Z-U320 (pozri katalóg KORAMONT).

Vykurovacie telesá s výškou 200 mm sa dodávajú s potrebným počtom "Delených konzol plus" na montáž telesa na stenu. Stojaté konzoly Z-U400 je možné dodať na základe špeciálnej objednávky.

Tepelný výkon prepočítaný na ∆T= 50; (_t1/t2/ti = pri 75/65/20 °C)
