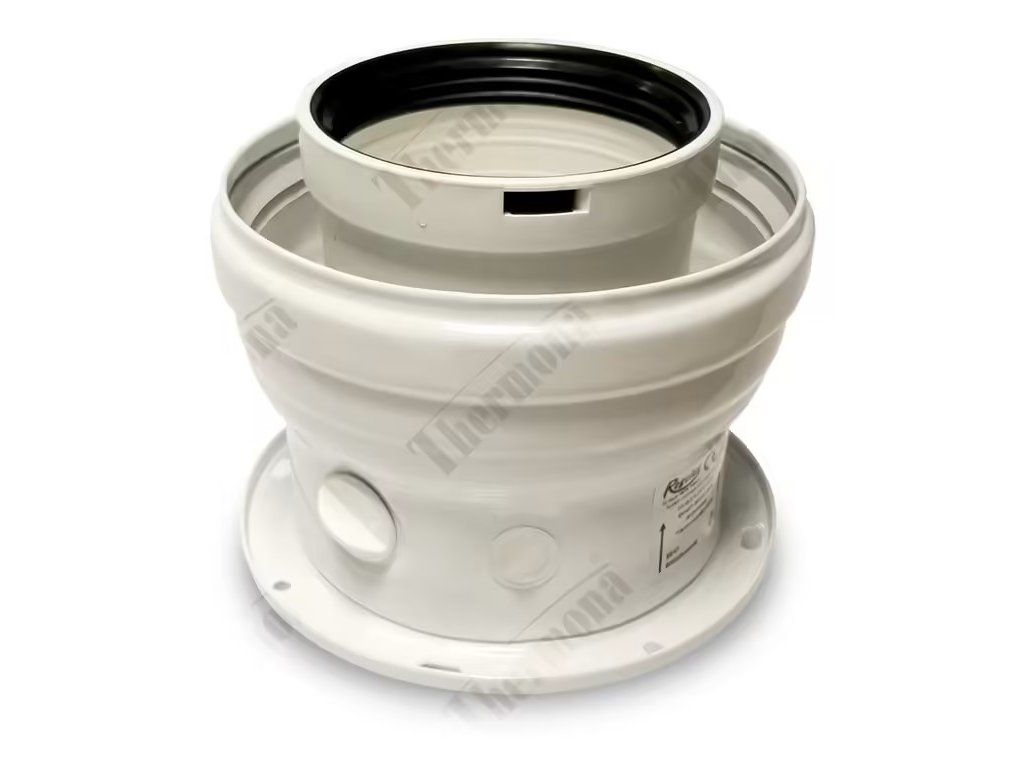

Redukčná príruba z priemeru 80/105 na 80/125 PP s meracími bodmi, pre 49 a 65 KD, 27468
Kód: 59832Podrobný popis
Odsávač dymu je určený pre plynové kondenzačné kotly s maximálnou teplotou spalín 120 °C v tlakovej alebo podtlakovej prevádzke. V tomto prevedení sú spaliny vedené vnútorným polypropylénovým potrubím s priemerom 80 mm a spaľovací vzduch je nasávaný potrubím z lakovaného plechu s priemerom 125 mm.
Prírubu možno použiť aj pre samostatný systém odťahu s priemerom 80 mm, pričom nad prírubu sa umiestni rozdeľovač, diel č. 212110.Obsahbalenia

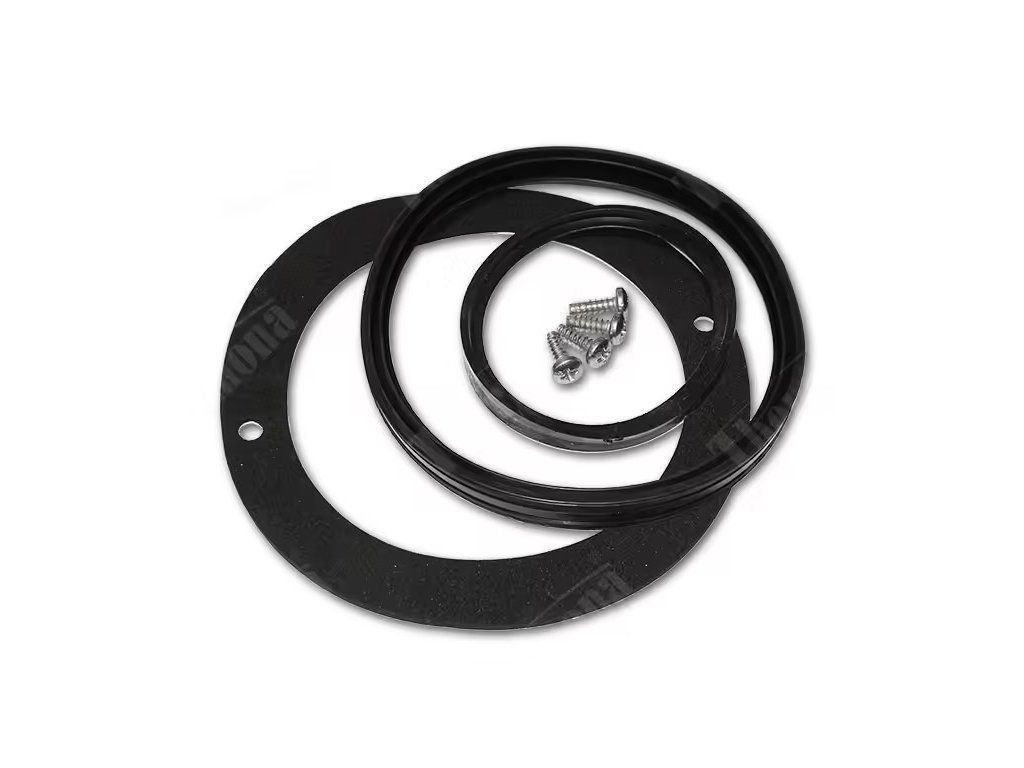

- Príruba s odbočkami
- 1 ks tesniaci krúžok 125 mm
- 1 ks tesniaci krúžok 80 mm
- 1 ks tesnenie pod prírubu
- spojovací materiál
Charakteristika
- meracie body (body závitov)
- Plechová bielo lakovaná vonkajšia rúra
- vnútorná rúrka odolná voči polypropylénu
- Znižuje maximálnu dĺžku odberu o 0,1 m
Príklady inštalácie systému odvodu dymu ø 80/125
Vertikálny odvod spalín
A - inštalácia na šikmej streche
B - inštalácia na plochú strechu
| Názov položky | Obj. č. | |
|---|---|---|
| 1 | Redukčná príruba od ø 60/100 do ø 80/125 s meracími bodmi, pre 14, 18, 24, 25 a 35 KD... | 24678 |
| 1 | Redukčná príruba od ø 80/105 do ø 80/125 s meracími bodmi, pre 49 a 65 KD | 27468 |
| 2 | Vsuvka s kontrolným otvorom ø 80/125 | 211265 |
| 3 | Koaxiálne koleno ø 80/125, 45° | 26432 |
| 4 | Koaxiálna predlžovacia rúrka ø 80/125 - 0,5 m Koaxiálna predlžovacia rúra ø 80/125 - 1,0 m | 24675 27004 |
| 5 | Strešná priechodka, šikmá, otvor ø 125 mm | 28014 |
| 6 | Zvislý komín ø 80/125 | 211255 |
| 7 | Strešná priechodka rovná, otvor ø 125 mm | 20363 |
| 8 | Koleno ø 80/125, 90° s kontrolným otvorom | 27648 |
| 9 | Prívodné - odvodné potrubie ø 80/125, 1 m | 27003 |
| Koaxiálne koleno ø 80/125, 90° | 24676 |
Dodatočné parametre
| Kategória: | Koaxiálny systém 80/125 |
|---|---|
| Záruka: | 24 |
| Hmotnosť: | 1 kg |
| Výrobca: | Thermona |
