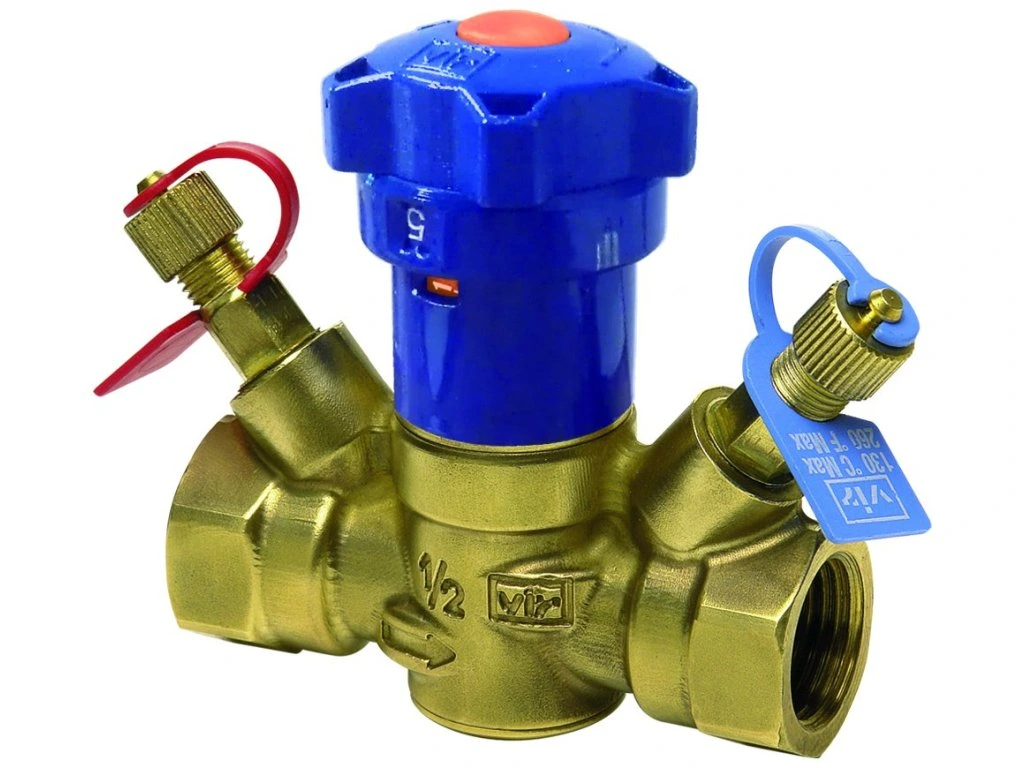

Ručný vyvažovací ventil Hydronix D9535 DN 20, 9535020
Kód: 48812Podrobný popis
Manuálne vyvažovacie ventily D9535 sú závitové ventily určené na presné vyváženie menších vykurovacích a chladiacich systémov a na inštaláciu na vstupe do spotrebiča.
Ventily sú k dispozícii v rozmeroch DN 15 - 20. Rozmery DN 15 sú k dispozícii v 2 verziách - pre okruhy s veľmi malými prietokmi (Kvs 0,93) a v štandardnej verzii.
Okrem presného nastavenia pracovnej hodnoty Kv a jej zabezpečenia proti nežiaducej manipulácii umožňujú aj uzavretiedávkovanie, meranie prietoku okruhom, meranie tlakového rozdielu a teploty prúdiaceho teplonosného média.
Rozsah použitia:
- vykurovacie, chladiace a rozvodné systémy TÚV
- rozvody teplej (pitnej) vody
Funkcie:
- Prednastavenie požadovaného prietoku v okruhu
- Blokovanie - zabezpečenie proti nežiaducej manipulácii
- Meranie prietoku, tlaku a teploty
- Uzáver
| Rozmery | DN 15-20 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Menovitý tlak | PN 20 | ||||||||||
| Maximálna pracovná teplota | 120 °C (PN 10) 80 °C (PN 20) | ||||||||||
| Min. pracovná teplota | -10 °C | ||||||||||
| Materiál |
| ||||||||||
| Označenie |
|
| Variant výrobku | Kvs | Obj. č. |
|---|---|---|
| Vyvažovací ventil D9535 DN 15 LF | 0,93 | 9535 014 |
| Vyvažovací ventil D9535 DN 15 | 1,58 | 9535 015 |
| vyvažovací ventil D9535 DN 20 | 2,89 | 9535 020 |
Použitie
Systém s konštantným prietokom
Najčastejšie použitie v rozvodoch vykurovania/chladenia s týmito spotrebičmi:
- Fancoily s 3-cestnými regulačnými ventilmi
- Chladiace trámy s 3-cestnými regulačnými ventilmi
- VZT jednotky s 3-cestnými regulačnými ventilmi
D9535 na vstupe do spotrebiča
- Obmedzenie max. prietoku spotrebičom
- kompletná diagnostika na mieste inštalácie
- pre väčšie spotrebiče je možné použiť verziu D9505 alebo verziu 447 s prírubou
D9535 v skratovom obvode pred spotrebičom
- Kompenzácia tlakovej straty výmenníka tepla spotrebiča a tým zabezpečenie rovnakej tlakovej straty na portoch A-AB a B-AB trojcestného regulačného ventilu
- Zvyčajne pre vzduchotechnické jednotky, menej často pre malé spotrebiče
Systém s premenlivým prietokom
Najčastejšie použitie v rozvodoch vykurovania/chladenia s týmito spotrebičmi:
- Fancoily s 2-cestnými regulačnými ventilmi
- Chladiace trámy s 2-cestnými regulačnými ventilmi
- VZT jednotky s 2-cestnými regulačnými ventilmi
- vykurovacie systémy s termostatickými ventilmi
D9535 na vstupe do spotrebiča
- obmedzenie max. prietoku spotrebičom
- kompletná diagnostika na mieste inštalácie
- pri menších spotrebičoch (fan-coily, chladiace trámy) je možné kombinovať funkciu ručného vyvažovacieho ventilu a 2-cestného regulačného ventilu a použiť ventil D9525
D9535 v skratovom okruhu pred VZT jednotkou s čerpadlom vnútorného okruhu.
- Nastavenie minimálneho cirkulačného prietoku tak, aby bola v mieste inštalácie VZT jednotky neustále k dispozícii teplá voda.
- Výrazné zníženie rizika zamrznutia výmenníka pri nasávaní čerstvého vzduchu
Dodatočné parametre
| Kategória: | Vyvažovacie armatúry |
|---|---|
| Záruka: | 24 |
| Hmotnosť: | 0.5 kg |
| Výrobca: | Hydronix |
