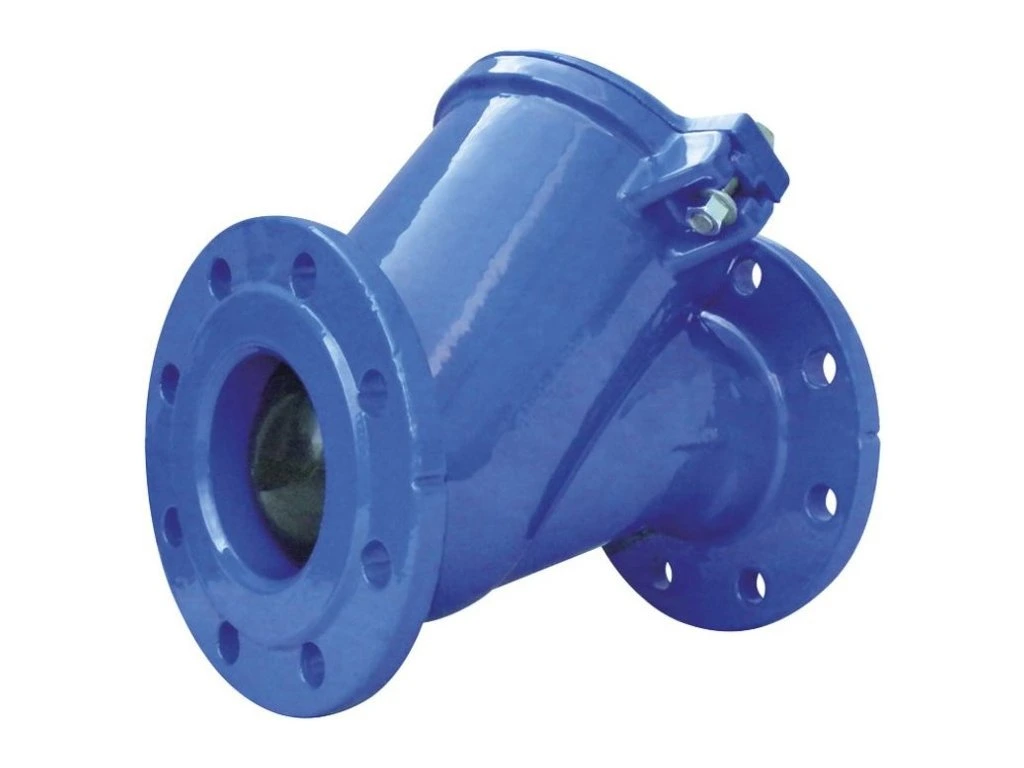

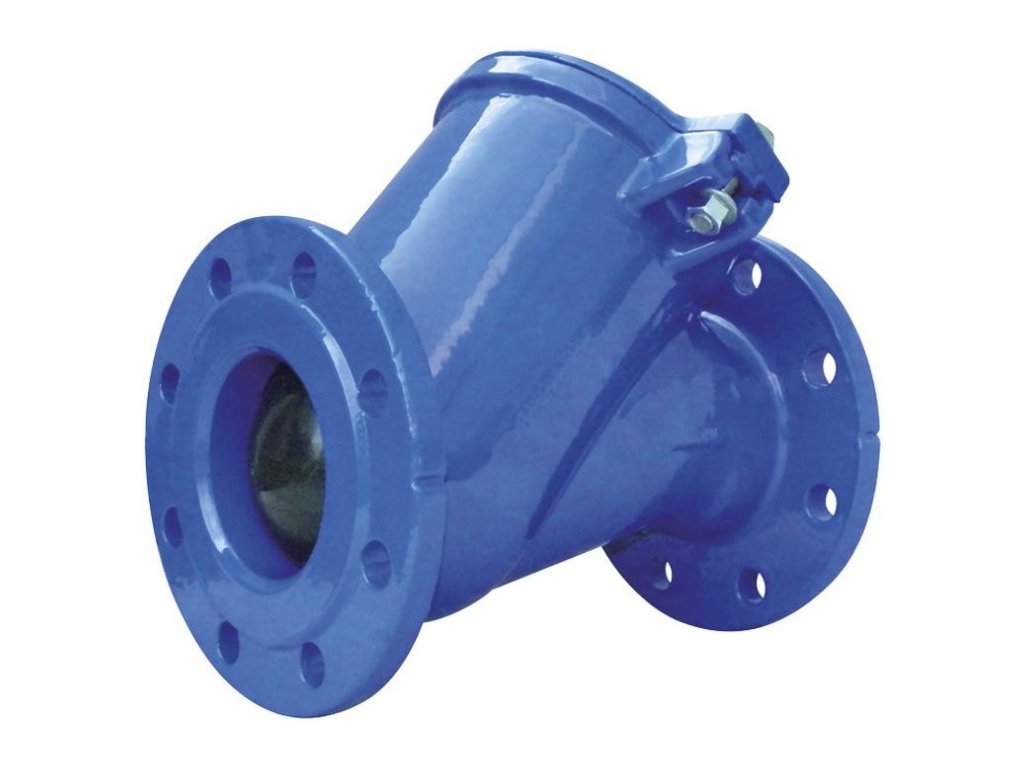

Spätný ventil VAG KRV TYP 101 DN100, PN10/16, s potápačskou guľou, s prírubou, mäkké tesnenie, liatina, 3-28-01183-000
Kód: 58973Podrobný popis
Spätný ventil s mäkkým tesnením s plávajúcou alebo klesajúcou guľou, špeciálne vhodný pre znečistené médiá. Vhodné pre rozvody vody, elektrárne, priemysel a čističky odpadových vôd.
Ventil nie je vhodný pre médiá obsahujúce abrazívne častice, vysoko koncentrované pracovné médiá a pre médiá obsahujúce pevné častice, ktoré by sa mohli zamotať do gule (laná, tkaniny atď.) alebo obmedzovať jej voľný pohyb!
Prevádzka mimo rozsahu odporúčaných rýchlostí prúdenia pracovného média môže mať za následok zvýšené opotrebovanie gule v dôsledku neustáleho pohybu alebo kavitácie!
- Štandardná verzia s potápajúcou sa guľou
- Vhodné pre médiá s usadzujúcimi sa časticami
- mäkké tesnenie
- s obojstrannými prírubami podľa EN 1092-2
- v otvorenej polohe zostáva guľa mimo prietoku média
- veľmi jednoduchá konštrukcia bez pohyblivých častí
- veko umožňuje čistenie a výmenu gule bez jej vybratia z potrubia
- NBR guma s povolením na pitnú vodu
- nízke riziko upchatia v dôsledku voľného prietoku pri otvorení
- Vhodné pre médiá s usadzujúcimi sa časticami
- mäkké tesnenie
- s obojstrannými prírubami podľa EN 1092-2
- v otvorenej polohe zostáva guľa mimo prietoku média
- veľmi jednoduchá konštrukcia bez pohyblivých častí
- veko umožňuje čistenie a výmenu gule bez jej vybratia z potrubia
- NBR guma s povolením na pitnú vodu
- nízke riziko upchatia v dôsledku voľného prietoku pri otvorení
TECHNICKÉ ŠPECIFIKÁCIE:
- Menovitá svetlosť: DN 100
- Konštrukčná dĺžka: 300 mm
- Rozstup: 180 mm
- Počet skrutiek: 8xM16
- Menovitý tlak: PN 10/16
- Hmotnosť: 19 kg
Materiál:
- Teleso, veko: tvárna liatina EN-GJS-400-15 (GGG-40)
- Guľa: hliník, celopryž, NBR guma
- Spojovacie skrutky: nerezová oceľ A2 podľa ISO 3506
- Silná ochrana proti korózii v kvalite GSK
- Liatinové diely chránené zvonka a zvnútra epoxidovým náterom (RAL 5005)
Veľkosť ventilu IS (", DN) | DN 100 |
Pripojenie ventilu IS | Prírubový |
Prevádzkový tlak ventilu IS | PN 10/16 |
Dĺžka ventilu IS (mm) | 300 |
Dodatočné parametre
| Kategória: | Spätné ventily a ventily |
|---|---|
| Záruka: | 24 |
| Hmotnosť: | 19 kg |
| Výrobca: | VAG |
