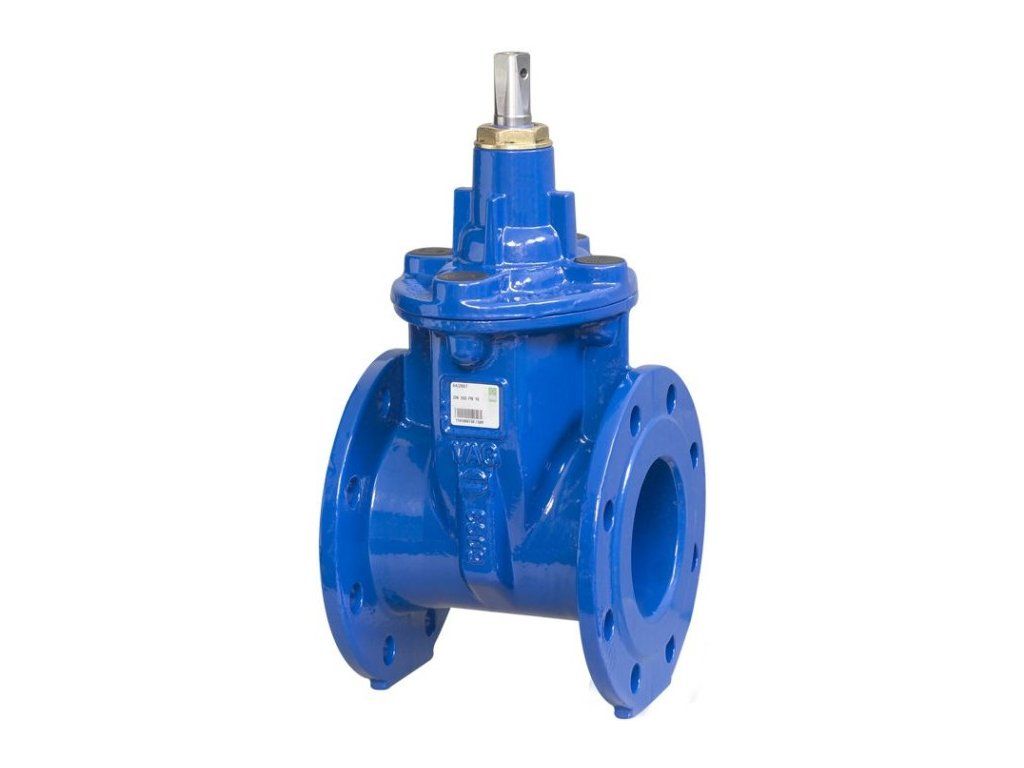

Šupátko VAG EKO PLUS TYP 001 DN150, PN10-16, prírubové, mäkko tesniace, plnoprietokové, uzatváracie, krátke, na pitnú vodu, liatina, 3-28-00906-100

Podrobný popis

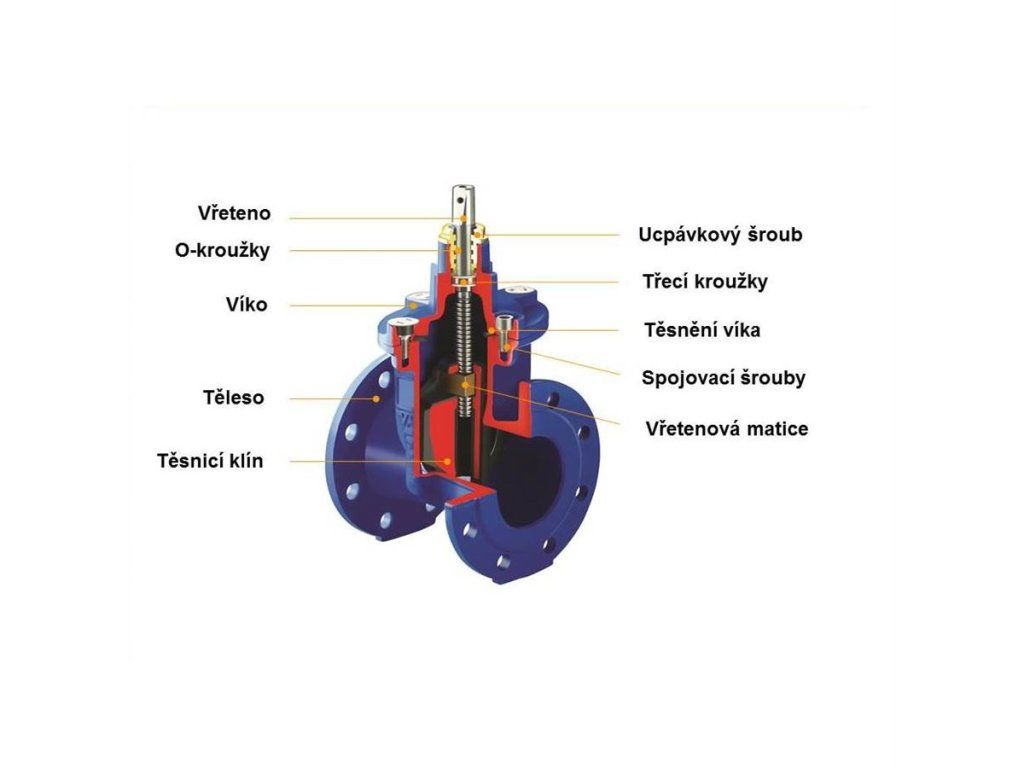

• Mäkko tesniace plnoprietokové šupátko s tromi O-krúžkami v tesnení.
• Nestúpajúce rotačné vreteno so závitom vo vnútri šupátkovej komory.
• S integrovaným adaptérom na bezpečné pripojenie k zemnej súprave (DN 40 ... 300).
• Klin pogumovaný antibakteriálnou gumou s vedením po celej dĺžke zdvihu.
• Veľmi nízke prevádzkové krútiace momenty vďaka plastovému vedeniu na kline.
• Bezúdržbové tesnenie vretena odolné voči korózii.
• Nie je potrebné dodatočné voskovanie krycích skrutiek.
• Pri úplne otvorenom klzáku sa dá tesnenie vymeniť aj pod tlakom.
• Konštrukcia so zvýšenou bezpečnosťou proti strhnutiu závitu vretena a matice vretena.
• Vreteno kované z jedného kusu so závitom valcovaným za studena.
• Pri DN 500 a DN 600 je šupátko EKO®plus s mäkkým tesnením štandardne vybavené vonkajším obtokovým potrubím.

Ovládanie

• Kľúčom na šupátko, ručným kolesom alebo brúsenou súpravou (požiadavku na ručné koleso treba uviesť v objednávke).
• Šupátko sa zatvorí, keď sa ovládací koniec otočí doprava.

Materiál

• Teleso, veko, klin: tvárna liatina EN-GJS-400-15 (GGG-40)
• Klin: pogumovaný antibakteriálnou gumou EPDM
• Vreteno: nehrdzavejúca oceľ 1.4021 (13 % Cr)
• O-krúžky: NBR guma
• Krycie skrutky: nerezová oceľ A2 podľa ISO 3506
• Tesniaca skrutka, matica vretena: kovaná mosadz

Ochrana proti korózii

• Silná protikorózna ochrana v kvalite GSK.
• Liatinové diely chránené zvonka aj zvnútra epoxidovým náterom (RAL 5005).

Označenie

• Pitná a surová voda pri prípustnej prevádzkovej teplote do 50 °C
• Prietok pri pracovnom pretlaku:
  • do 1,0 MPa max. 3 m/s
  • 1,0 - 1,6 MPa max. 4 m/s
• Pracovný pretlak:
  • 1,0 MPa max. (PN 10)
  • max. 1,6 MPa (PN 16)
• Podtlak max. 0,01 MPa (90 % vákuum)

Použitie

• Dvojcestný uzatvárací ventil.
• Vhodný aj na zakopanie do zeme.
