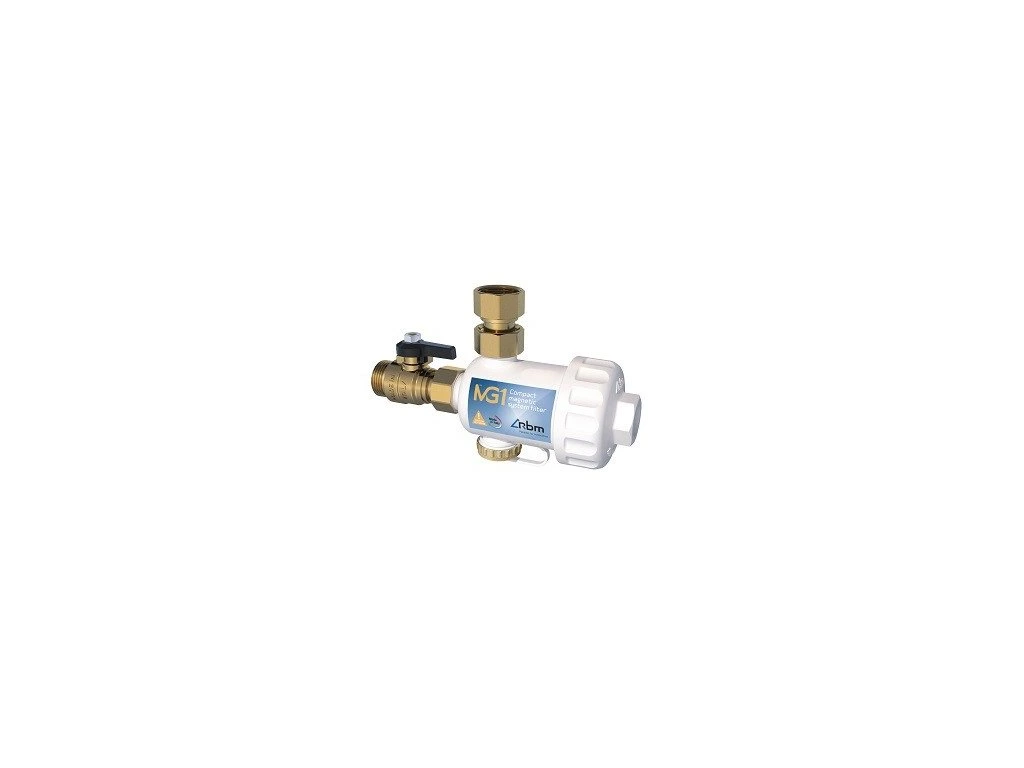

Ultima MG1 Vario biely, magnetický separačný filter, 3/4", 100 mikrónov - pre vykurovacie systémy, MG1V/W

Kompaktný magnetický separačný filter radu ULTIMA LINE na ochranu komponentov kolesa pred poškodením spôsobeným nečistotami vznikajúcimi počas prevádzky systému alebo pred tvorbou nežiaducich usadenín z nekvalitnej prevádzkovej kvapaliny.

Teleso filtra obsahuje filtračnú vložku z nehrdzavejúcej ocele so zabudovaným magnetom v strede. Voda prúdi najprv do filtračnej kazety, kde sa magnetické nečistoty zachytávajú predovšetkým na magnet, zatiaľ čo nemagnetické nečistoty zostávajú zachytené vo vnútri filtračnej kazety. Týmto spôsobom sa zachytia všetky typy nečistôt - magnetické aj nemagnetické. Filter by mal byť nainštalovaný na vratnom potrubí do kotla, najlepšie pred obehovým čerpadlom. Táto inštalácia zabezpečí zachytenie všetkých nečistôt uvoľnených do vody z radiátorov a potrubí. Všetky nečistoty sa zachytia vo filtri. Tým sa chráni obehové čerpadlo, ktorému hrozí poškodenie v dôsledku nahromadenia magnetických nečistôt, a výmenník kotla, kde by sa mohli tvoriť nežiaduce inkrustácie. Filter MG1 odstraňuje z pracovnej kvapaliny magnetické aj nemagnetické nečistoty. Nepretržité čistenie pracovnej kvapaliny počas bežnej prevádzky zabezpečuje nepretržitú ochranu rizikových oblastí (obehové čerpadlá, výmenník kotla) pred nečistotami, ktoré sa objavia v systéme.

Špecifikácia materiálu:

Špecifikácie:

Podľa normy EN 13443 patrí MG1 do skupiny I, ktorá je určená pre výrobky s hladinou hluku do < 20 dB

Rozmery filtra:

Popis filtra:

Parametre hydraulického filtra:

Funkčná schéma filtra:

Prevádzkové médium prúdi do filtračnej vložky s centrálne umiestneným magnetom vo vnútri filtra. V prvej fáze sa zachytávajú všetky magnetické nečistoty, v druhej fáze sa zvyšné nemagnetické nečistoty zachytávajú filtračnou vložkou. Filtračná vložka s jemnosťou 100 mikrónov zabezpečuje zachytenie aj veľmi jemných nečistôt a kalov. Prefiltrované médium sa vracia do systému pozdĺž vonkajších okrajov filtračnej nádoby. Ak je filter nainštalovaný v predtým prevádzkovanom systéme, musí sa kvôli prítomnosti nečistôt čistiť častejšie. Po odfiltrovaní nečistôt sa frekvencia čistenia znižuje. Nevyčistenie filtra od nečistôt môže mať za následok úplné upchatie vložky, zablokovanie a netesnosť filtra. V takom prípade môže dôjsť k veľkému rozdielu tlaku v systéme a k poruche na zdroji tepla (kotle).

Vprípade upchatia filtra postačuje na odstránenie poruchy vyčistenie filtra a následné opätovné spustenie kotla.

Inštalácia filtra:

Filter MG1 sa odporúča umiestniť na vratné potrubie, ktoré privádza vodu z vykurovacieho systému do kotla. Tým sa zabezpečí, že všetky nečistoty zo systému sa zachytia vo filtri ešte pred vstupom vody do kotla. Kompaktné rozmery umožňujú umiestnenie filtra priamo pod kotol, takže nenarušuje celkový vzhľad kotla. Filter
sa odporúča umiestniť s vekom na čelnej strane.

Možnosť 1 - horizontálna poloha:
Veko filtra je na pohľadovej strane. Možnosť 1 má v porovnaní s možnosťou 2 väčšiu kapacitu filtra. Väčšiu filtračnú kapacitu zabezpečuje voda prúdiaca priamo na magnet, ktorý zachytáva magnetické nečistoty všetkých veľkostí, zatiaľ čo nemagnetické nečistoty zachytáva filtračná vložka.
Poznámka: pre jednoduchšie čistenie filtra odporúčame inštalovať filter s guľovými ventilmi na vstupe aj výstupe vody.

Alternatívne je možné filter umiestniť s uzáverom smerom nadol. Táto možnosť umiestnenia sa neodporúča, pretože nedochádza k priamemu prietoku vody k magnetu.

Možnosť 2 - vertikálna poloha:
Uzáver filtra smeruje k podlahe. Možnosť 2 má v porovnaní s možnosťou 1 nižšiu filtračnú kapacitu. Je to spôsobené tým, že voda v tomto variante najprv prúdi na filtračnú vložku, ktorá zachytáva nečistoty vrátane magnetických. To má za následok skoršie zanesenie filtračnej patróny a zníženie filtračnej kapacity.
Poznámka: pre jednoduchšie čistenie filtra odporúčame inštalovať filter s guľovými ventilmi na vstupe aj výstupe vody.

Možnú variáciu umiestnenia filtra v horizontálnej a vertikálnej polohe umožňuje unifikovaný závit G 3/4". V takom prípade stačí filter otočiť o 90° a pripojiť ku guľovému ventilu a priamemu pripojeniu zmenou pozície pre guľový ventil a priame pripojenie.

Čistenie filtra, údržba:

Pravidelná kontrola a čistenie filtra sú potrebné na zabezpečenie správnej funkcie filtra. Pred čistením filtra MG1 skontrolujte, či je čistenie bezpečné. Odporúča sa vypnúť kotol a nechať prevádzkovú vodu vychladnúť na bezpečnú teplotu, aby nedošlo k úrazu počas čistenia.

V horizontálnej polohe zatvorte guľový(é) ventil(y) privádzajúci(é) vodu do filtra. Opatrne odskrutkujte vypúšťací uzáver a vypustite vodu (obr. 1 / obr. 2).

Ak je filter vo vertikálnej polohe, zatvorte ventil(y), uvoľnite uzáver filtra a vypustite vodu z celého filtra (obr. 3). Uzáver filtra je možné odskrutkovať pomocou 29 mm kľúča. Po vypustení vody z filtra odskrutkujte uzáver filtra. Vyčistite filtračnú vložku a umyte ju vodou.

Odstráňte kryt magnetu, vyčistite a umyte kryt. Umyté a vyčistené súčasti znovu zostavte - nasaďte uzáver na magnet, vložte filtračnú vložku do uzáveru filtra.

Skontrolujte, či O-krúžok nie je poškodený, v prípade poškodenia ho vymeňte. Znova zložte filter. Pomaly naplňte filter vodou, aby ste skontrolovali, či nedochádza k úniku vody.

Na zabezpečenie správneho utiahnutia môžete použiť momentové kľúče:

• uzáver filtra: uťahovací moment 10÷12 Nm
• vypúšťací uzáver: uťahovací moment 6÷7 Nm

Odporúčame kontrolovať a čistiť filter aspoň raz ročne, aby sa zabezpečila jeho správna funkcia. V prípade inštalácie v novom systéme sa kontrola vyžaduje minimálne po jednom mesiaci prevádzky. Ak je filter nainštalovaný v už prevádzkovanom systéme, čistenie môže byť častejšie v závislosti od znečistenia systému.

POZOR!
Filter MG1 obsahuje silný magnet, ktorý vytvára veľké magnetické pole. Vytvorené magnetické pole môže byť nebezpečné pre elektronické zariadenia v blízkosti magnetu.
