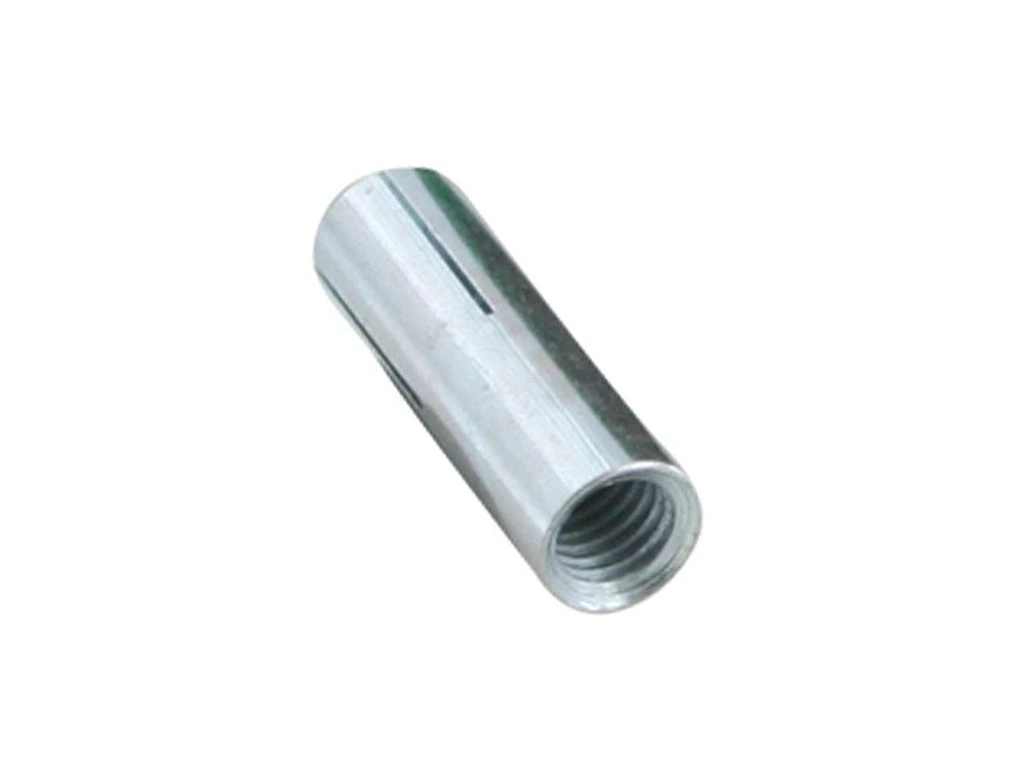

WALRAVEN WDI1 nárazová kotva M8x30mm, oceľ, 6103008

Kód: 63372

Neohodnotené

€0,40 €0,33 bez DPH

Odosielame do 3-5 dní

Môžeme doručiť do: 16.1.2025

štrajková kotva

jednoduchá a rýchla inštalácia
stredná nosnosť
žiadny golier pri inštalácii kotvy vo väčšej hĺbke otvoru
materiál: oceľ
pozinkovaná
Schválenie ETA ETAG001 časť 6 pre skupinové použitie v nenosných konštrukciách
Trieda požiarnej odolnosti R30-R120 pre konštrukciu kotiev vystavených ohňu (M8-M16)
typ podkladu:
- betón s trhlinami
- neprasknutý betón

6103006_M

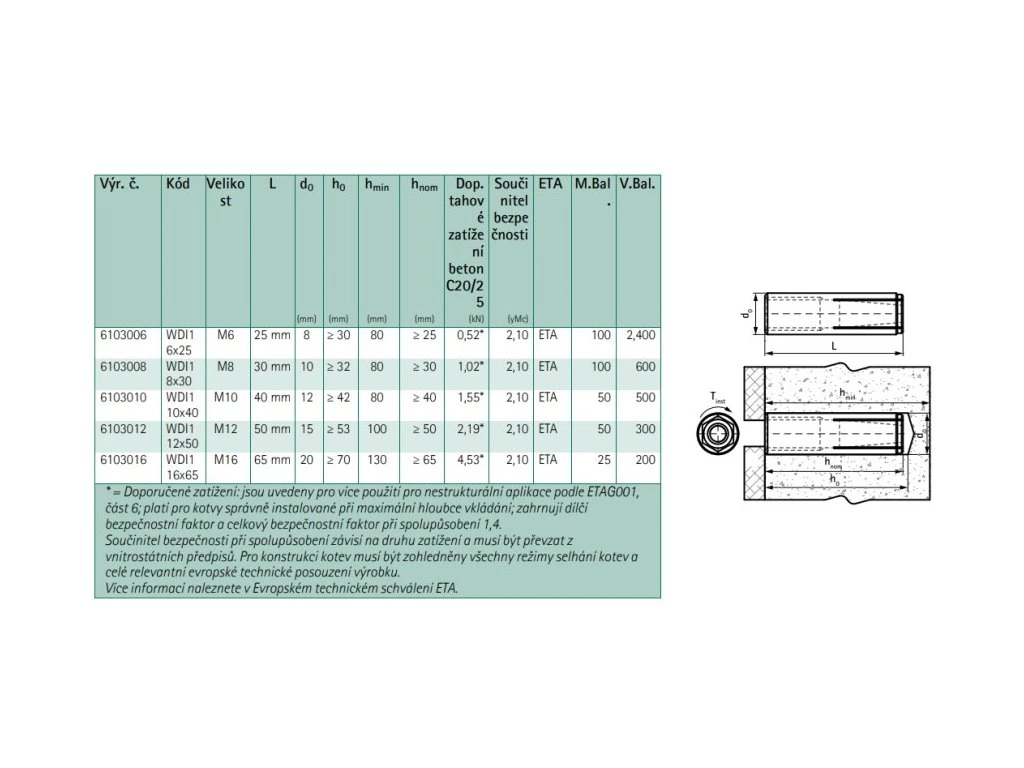

Obj. č.	Kód	Veľkosť	L	d0 (mm)	h0 (mm)	hmin (mm)	hnom (mm)	Dodatočné zaťaženie betónu v ťahu C20/25 (kN)	ETA	M.Bal.	V.Bal.	Sj.	Hmotnosť (g)
6103006	WDI1 6x25	M6	25 mm	8	≥ 30	80	≥ 25	0,52*	ETA	100	2 400	ks	7.00
6103008	WDI1 8x30	M8	30 mm	10	≥ 32	80	≥ 30	1,02*	ETA	100	600	ks	12.00
6103010	WDI1 10x40	M10	40 mm	12	≥ 42	80	≥ 40	1,55*	ETA	50	500	ks	24.00
6103012	WDI1 12x50	M12	50 mm	15	≥ 53	100	≥ 50	2,19*	ETA	50	300	ks	47.00
6103016	WDI1 16x65	M16	65 mm	20	≥ 70	130	≥ 65	4,53*	ETA	25	200	ks	109.00

* Odporúčané zaťaženie: sú uvedené pre skupinové použitie v nenosných konštrukciách podľa ETAG001, časť 6; platia pre kotvy správne inštalované pri maximálnommaximálnej hĺbke osadenia; zahŕňa čiastočný bezpečnostný faktor a celkový bezpečnostný faktor pri spolupôsobení 1,4.
Súčiniteľ bezpečnosti pri spolupôsobení závisí od druhu zaťaženia a musí sa prevziať z vnútroštátnych predpisov. Pri návrhu kotiev sa musia zohľadniť všetky spôsoby porúch kotiev a celé príslušné európske technické posúdenie výrobku.
Ďalšie informácie nájdete v ETA.
